1.1 产品简介与主要功能

三晋矿科智典矿用顶板监测器是一款专为煤矿井下环境设计的智能监测设备。它能够实时采集顶板压力、位移等关键数据，通过内置算法分析顶板稳定性。设备采用模块化设计，集成了高精度传感器和无线通信模块，支持远程数据传输与预警功能。

主要功能包括多参数同步监测、自动预警阈值设定、历史数据回溯分析。系统会在检测到异常数据时自动发出声光报警，同时将信息推送至监控中心。我记得有次下井调研时，看到类似设备成功预警了一次微小的顶板沉降，那个及时性确实让人印象深刻。

1.2 技术参数与性能特点

设备工作温度范围在-20℃至+60℃之间，防护等级达到IP67标准。监测精度方面，压力测量误差不超过±0.5%FS，位移监测精度达到±1mm。内置电池在满电状态下可连续工作72小时，支持太阳能充电板扩展。

性能特点突出在三个方面：抗干扰能力强，能在复杂电磁环境下稳定运行；自适应校准功能，可根据环境变化自动调整监测参数；数据压缩技术，有效节约传输带宽。这些特性让它在实际应用中表现相当可靠。

1.3 适用场景与应用价值

这款监测器主要适用于煤矿巷道、工作面、硐室等区域的顶板安全监测。特别适合地质条件复杂、顶板压力变化频繁的采矿区域。也常用于长期停采区域的顶板稳定性跟踪。

应用价值体现在多个维度。最直接的是提升井下作业安全性，通过提前预警降低顶板事故风险。其次是优化支护方案，监测数据能为巷道支护设计提供科学依据。从管理角度，它实现了顶板安全的数字化管控，这个转变对煤矿现代化管理帮助很大。

2.1 安装环境要求与检查

安装环境需要满足几个基本条件。顶板表面应当平整坚固，没有明显裂缝或松动岩层。环境湿度最好控制在90%以下，避免冷凝水直接滴落在设备上。空间高度要确保监测器与顶板能保持稳定接触，同时留出必要的操作间隙。

检查时重点看几个部位。顶板岩层是否完整，用手敲击听声音判断内部是否密实。安装位置要避开明显渗水点和通风死角。我遇到过一处安装点看起来干燥，实际岩层内部含水量很高，后来用湿度计检测才发现问题。这种隐蔽风险需要特别留意。

巷道断面尺寸要符合设备监测范围，一般要求监测半径内没有大型设备遮挡。电磁环境也需要简单测试，用对讲机在安装点附近通话，确认没有明显通信干扰。

2.2 所需工具与配件清单

标准安装包通常包含这些核心部件：主监测单元1台，压力传感器2-3个，位移计1套，安装支架组，防水接线盒。配件包里会有不同长度的固定螺栓，密封胶圈，防松垫片这些。

工具方面需要准备常规矿用工具套装。包括扭矩扳手（范围10-50N·m），冲击电钻配岩层钻头，水平仪，万用表。特殊工具里最重要的是激光测距仪，用来确认安装间距。记得额外带些扎带和绝缘胶布，这些小东西在现场经常能派上大用场。

建议准备一份备件：多带一套传感器接头，几个备用密封圈。井下环境特殊，有时候一个小零件的损耗就可能影响整个安装进度。

2.3 安全注意事项

下井前必须确认瓦斯浓度在安全范围内，随身携带的矿灯和通讯设备要防爆认证。安装时一定要在作业区域设置警示标志，提醒过往人员注意。

操作安全有几个关键点。使用电钻时要避开电缆管路，最好先用探测器确认岩层内部情况。固定螺栓的扭矩要严格按说明书要求，过紧可能损伤岩层，过松又固定不牢。接线前务必断开所有电源，这个步骤看似简单却最容易出疏漏。

个人防护不能马虎。安全帽要系紧下颌带，防护眼镜要全程佩戴。有次我看到安装人员因为没戴防护镜，岩屑溅入眼睛导致工作中断。这种完全可以避免的意外实在不该发生。

最后记得安装完成后要清理现场，工具零件全部归位。留下任何杂物都可能成为未来的安全隐患。

3.1 设备定位与固定

选择安装位置时要注意几个要点。监测器应该布置在顶板应力集中区域，通常距离巷道交叉点或工作面15-20米处。先用激光测距仪确认与相邻监测点的间距，保持8-10米的均匀分布。

固定操作需要分步进行。先在标记位置用冲击钻打孔，孔径要比膨胀螺栓大1-2毫米。孔深要严格控制在设计值，我见过因为钻孔太深导致固定不牢的案例。清孔时最好用高压风吹净岩粉，这样锚固效果更好。

安装支架时要先装底座再装调节臂。底座螺栓按对角线顺序逐步拧紧，扭矩控制在25-30N·m。调节臂安装后要用水平仪校正，允许有轻微倾斜但不超过3度。最后把监测单元卡入支架卡槽，听到“咔哒”声表示锁定到位。

3.2 传感器连接与调试

传感器接线要遵循颜色编码。红色接电源正极，黑色接负极，黄色是信号线。先接压力传感器，从最远端开始往监测单元方向连接。每接好一个就用万用表测下通路，这个习惯能省去后期很多排查时间。

位移计安装需要特别仔细。先固定基准板在稳定岩体上，再安装测杆。测杆要与顶板垂直，活动间隙保留2-3毫米。调试时手动推动测杆，观察监测单元显示数值变化是否连续平稳。

所有传感器接完后要做初步测试。用手按压压力传感器，看监测界面数值响应是否灵敏。位移计轻轻拉动，检查读数变化方向是否正确。有时候接线顺序反了会导致数据显示异常，这时候重新核对线序就能解决。

3.3 电源系统接入

电源接入前必须确认电压等级。智典监测器支持127V和220V两种输入，接线前要先用万用表测量实际电压。我记得有次安装差点接错，好在及时发现电压不符，避免了设备损坏。

接线顺序很关键。先接保护地线，再接零线，最后接火线。电源模块的防水接头要拧紧，听到密封圈压缩的声音才算到位。通电后观察电源指示灯，绿色常亮表示正常，闪烁就要立即断电检查。

备用电源接入不能忽视。蓄电池要放在专用防护箱内，正负极接线柱要涂防氧化膏。建议通电后让系统在备用电源模式下运行几分钟，确认切换功能正常。这个测试在紧急情况下能发挥重要作用。

3.4 通信系统配置

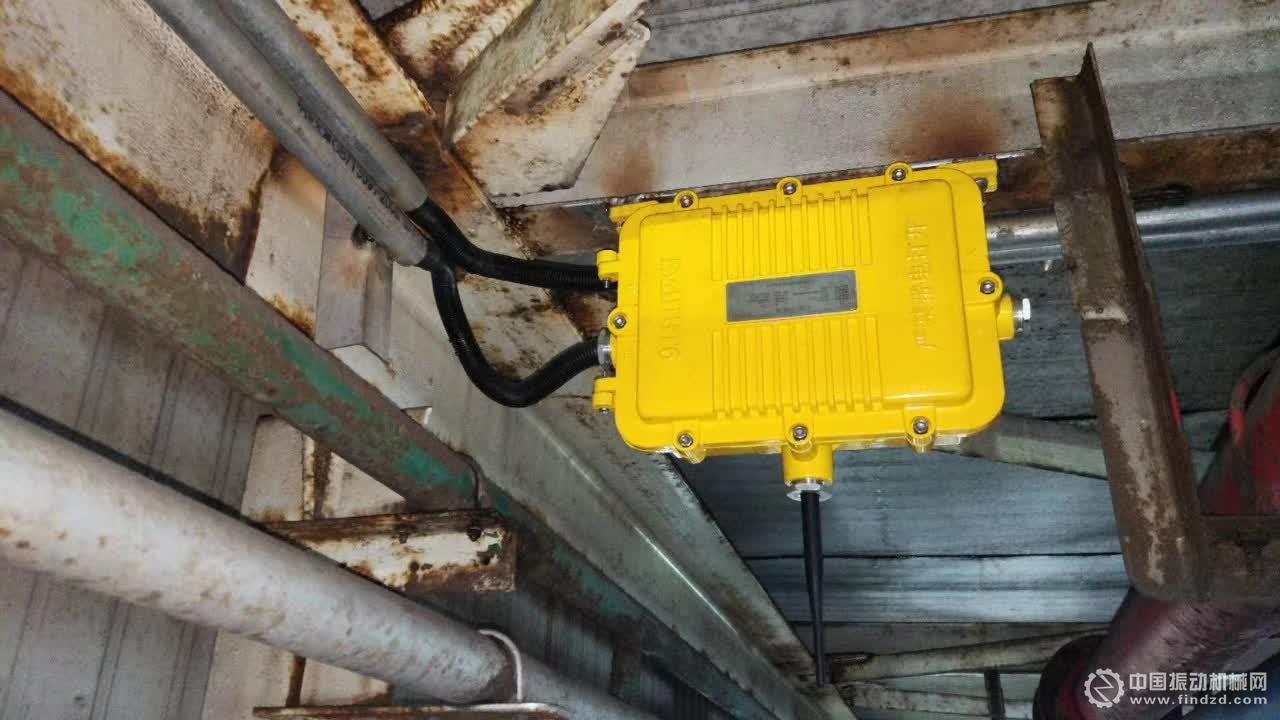

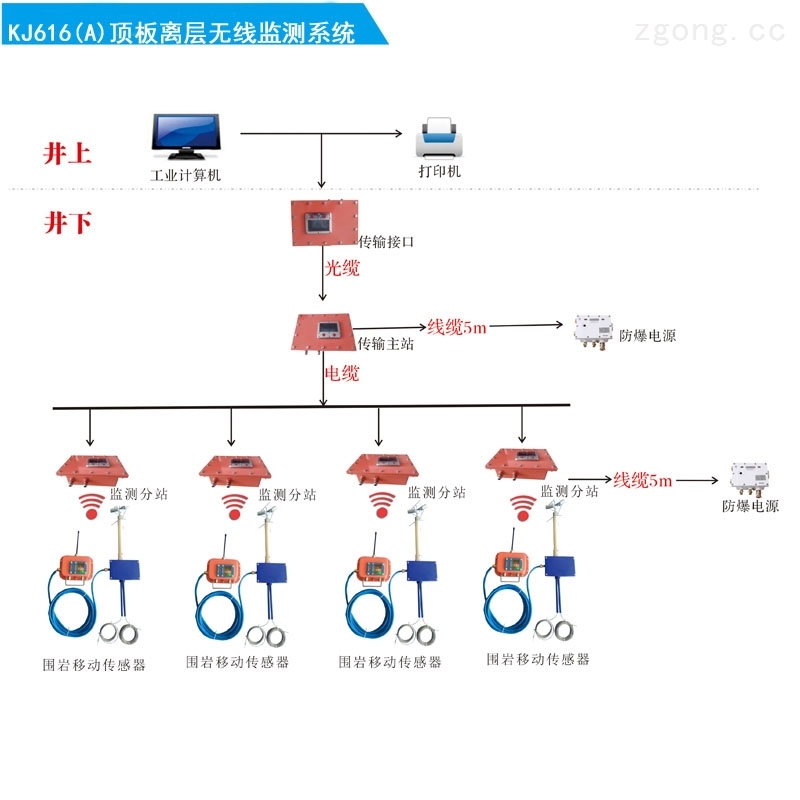

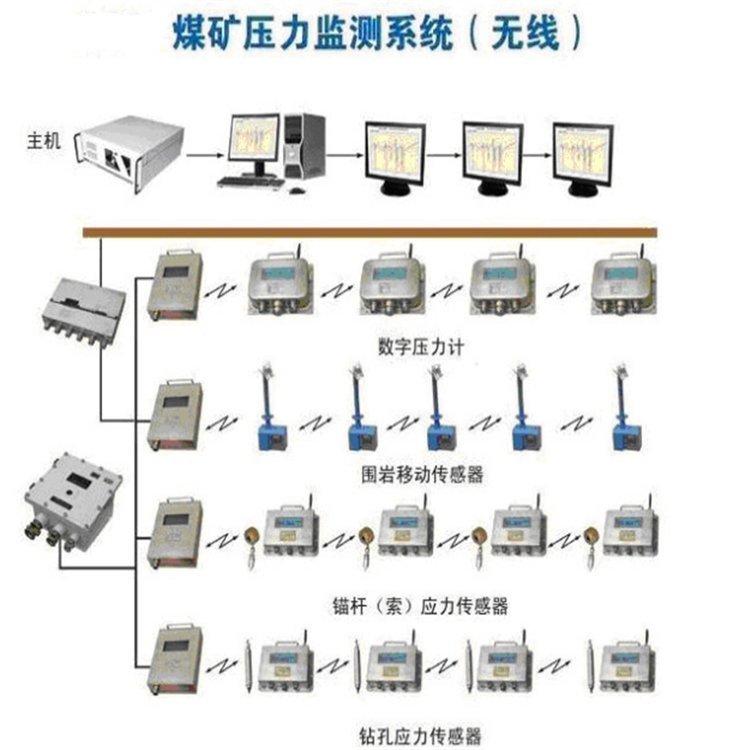

通信模块安装要看现场条件。有线通信直接接入矿用通信电缆，注意A/B线序不要接反。无线通信要调整天线方向，一般朝向巷道中继器位置。信号强度最好保持在-70dBm以上，太弱会影响数据传输稳定性。

网络配置需要设置几个参数。设备地址要按区域编号，比如1-1表示1号巷道1号测点。传输间隔通常设5分钟，特殊区域可以加密到2分钟。有次我把传输间隔设得太密，导致电池消耗过快，后来调整到合理值就好了。

最后要做通信测试。在监控中心查看数据接收状态，连续收几个周期数据都正常才算完成。如果使用无线传输，最好在巷道内移动测试不同位置的信号质量，找出通信盲区及时调整。

4.1 参数设置与校准

参数设置要从基础项开始。进入系统设置界面，先设定巷道编号和测点位置，这个看似简单的步骤其实很关键。压力传感器的量程要根据实际岩层条件调整，软岩层建议设置在0-30MPa，硬岩层可以设到0-50MPa。位移计的测量范围通常固定在0-200mm，超出这个范围需要更换传感器型号。

校准操作需要耐心。压力传感器校准时，先卸掉所有载荷，执行零点校准。然后施加标准砝码，我一般用20kg的标准块，输入实际压力值完成量程校准。位移计校准更讲究技巧，要用千分尺精确控制位移量，从0mm开始，每10mm记录一次读数，确保线性度误差不超过1%。

报警阈值设置要合理。压力上限建议设为岩层抗压强度的70%，位移报警值取巷道设计变形量的80%。记得有次设置太敏感，稍微有点变化就报警，后来调整到合理范围才恢复正常。这些参数设置完成后记得保存，系统重启后会自动加载。

4.2 系统功能测试

功能测试要全面覆盖。先从数据采集开始，手动触发各个传感器，观察监测界面响应是否及时。压力测试可以用千斤顶缓慢加压，看数据曲线是否平滑连续。位移测试推动测杆，检查读数变化是否与物理位移一致。

报警功能必须重点验证。模拟压力超限，系统应该立即声光报警，同时向监控中心发送预警信息。测试时最好两个人配合，一个在现场操作，一个在监控中心确认接收状态。断电保护测试也很重要，突然切断主电源，系统应该能无缝切换到备用电源。

通信自检不能忽略。使用系统自带的通信测试功能，发送测试数据包到监控中心。检查传输成功率，要求达到95%以上。无线通信还要测试信号强度，在巷道最远端也要保证稳定连接。这些测试虽然繁琐，但能避免很多后续问题。

4.3 数据采集验证

数据采集要验证准确性。在同一测点安装一台便携式检测仪，与监测器同步采集数据。对比两组数据的差值，压力读数误差应小于2%，位移误差小于1mm。如果发现偏差较大，可能需要重新校准传感器。

采集频率需要验证稳定性。设置5分钟采集间隔，连续运行24小时，检查是否有数据丢失现象。数据存储功能也要测试，查看历史记录是否能完整保存。有次遇到存储卡满导致数据丢失，现在都会定期检查存储空间。

数据传输完整性必须确认。在监控中心导出接收到的数据，与现场监测器存储的数据进行比对。检查时间戳是否同步，数据包是否完整。偶尔会出现个别数据包丢失，这时候需要检查通信线路或调整传输参数。

4.4 运行状态监控

日常监控要养成习惯。每天早上巡检时查看设备指示灯状态，电源灯应该是绿色常亮，通信灯规律闪烁。触摸监测器外壳感受温度，异常发热可能预示设备故障。这些简单的检查往往能及时发现潜在问题。

数据趋势分析很重要。通过监控软件观察压力、位移的变化曲线，正常情况应该是平稳波动。如果出现突变或持续上升，需要立即现场确认。我记得有次发现位移持续增加，检查发现是顶板开始变形，及时采取了支护措施。

远程监控功能要善加利用。通过手机APP或电脑客户端实时查看系统状态，设置关键参数越限自动推送提醒。定期导出运行报告，分析设备在线率和数据完整性。这些监控措施能让系统始终保持最佳运行状态。

5.1 故障诊断方法

故障诊断要从简单到复杂。先观察设备指示灯状态，电源灯不亮可能是供电问题，通信灯不闪可能是网络故障。听听设备运行声音，异常噪音往往暗示机械部件损坏。这些直观检查能快速定位大部分问题。

系统自诊断功能要充分利用。进入设备维护菜单，运行硬件检测程序。传感器状态页面会显示各个通道的工作情况，红色标记表示异常。日志记录很关键，查看最近的操作记录和报警信息，能发现故障发生前的异常征兆。

分级排查效率更高。从电源系统开始，测量输入电压是否在额定范围内。然后检查通信链路，测试网络连接是否通畅。最后验证传感器部分，对比多个测点的数据变化趋势。有次遇到数据异常，最后发现是通信模块松动，重新插拔就解决了。

5.2 常见问题解决方案

电源故障比较常见。设备无法开机时，先检查电源线连接，再测量输出电压。备用电池失效也很普遍，一般使用两年后就需要更换。遇到频繁重启，可能是电源波动太大，建议加装稳压器。

数据异常的处理要分情况。所有传感器数据同时异常，大概率是主控模块问题。单个通道数据异常，重点检查对应传感器和连接线路。数据跳变严重时，尝试重新校准传感器。位移计读数漂移，可能是固定螺栓松动，需要重新紧固。

通信中断的排查步骤要记牢。有线通信先检查网线接头，无线通信测试信号强度。设备IP地址冲突会导致通信异常，需要重新分配地址。通信模块固件过时也会引起问题，定期更新能避免很多麻烦。

5.3 日常维护要点

日常清洁不能忽视。每周用软布擦拭设备外壳，清除煤尘和油污。传感器表面要特别小心，避免划伤感应元件。连接端子容易氧化，定期用酒精棉片清洁。这些简单维护能显著延长设备寿命。

运行环境要持续关注。监测设备周围温度，确保在-10℃到50℃范围内。湿度太高会影响电子元件，必要时加装防潮装置。振动过大可能造成连接松动，检查固定螺栓是否牢固。记得有个月连续下雨，及时加强了防潮措施，避免了设备损坏。

数据备份要养成习惯。每月导出一次完整数据，保存在独立的存储设备。系统参数设置也要备份，设备更换时能快速恢复。存储卡寿命有限，建议每年更换一次。这些维护措施看似琐碎，关键时刻能省去很多麻烦。

5.4 设备保养周期

保养计划要严格执行。每月进行一次基础保养，包括清洁外壳、检查连接线、测试基本功能。每季度做深度保养，校准传感器精度，检查电源系统性能。年度保养最全面，需要专业技术人员参与，更换老化部件，升级系统软件。

传感器保养要特别仔细。压力传感器每半年检查一次密封性能，防止煤尘进入。位移计传动部件每月加注专用润滑油，保持运动顺畅。通信天线季度检查，确保安装牢固，方向正确。这些定期保养能让设备始终保持最佳状态。

备件管理很重要。常备一些易损件，比如通信模块、电源适配器、连接线缆。建立备件使用记录，跟踪更换周期。重要部件即使没坏，到使用年限也要提前更换。这种预防性维护能大大降低突发故障的风险。
